Kompakti plēves kondensatori rūpnieciskai lietošanai

Kompaktie X2 drošības kondensatori iztur augstāku spriegumu un kontrolē troksni rūpnieciskajos piedziņās, EV uzlādes sistēmās, enerģijas skaitītājos un citās enerģijas sistēmās.

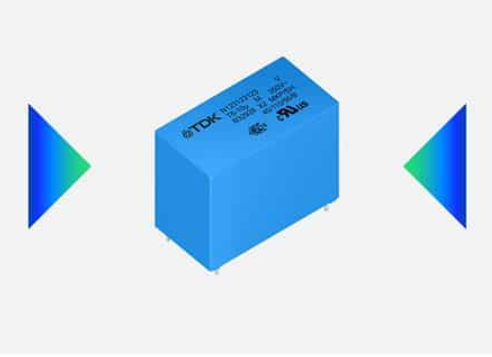

TDK Corporation ir pievienojusi jaunus modeļus savai X2 drošības plēves kondensatoru saimei ar B3292xU/V sēriju.Mērķis ir atbalstīt augstāku spriegumu, vienlaikus samazinot platību rūpnieciskajos un automobiļu projektos.Galvenie lietojumi ietver kapacitatīvos barošanas avotus un enerģijas skaitītājus, kur svarīga ir stabila darbība un kompakts izmērs.Tie ir piemēroti arī rūpnieciskām piedziņām, kas darbojas nepārtrauktā elektriskā sprieguma apstākļos.

Jaunās versijas ir aprīkotas ar kompaktiem 15 mm un 22,5 mm atstatumiem.Šajos mazākajos izmēros tie aptver kapacitātes vērtības no 47 nF līdz 1,8 µF.Kondensatori ir paredzēti 350 V maiņstrāvai, un tie var apstrādāt maksimālā sprieguma impulsus līdz 2,5 kV saskaņā ar IEC 60384-14.Tos izmanto traucējumu novēršanai, ja tie ir savienoti virknē ar elektrotīklu.

Sēriju var izmantot iebūvētajos lādētājos un EV uzlādes sistēmās, kur nepieciešama uzticamība un atbilstība drošības standartiem.PV invertori ir vēl viena svarīga joma, jo īpaši sistēmās, kas pakļautas dažādiem vides apstākļiem.

Visā B3292xU/V diapazonā atstarpes starp vadiem ir no 15 mm līdz 52,5 mm.Kapacitātes vērtības ir no 47 nF līdz 20 µF.Tas dod dizaineriem elastību, izvēloties detaļas, ņemot vērā telpas un elektriskās prasības.

Sērija ir izturējusi THB testu pie +85 °C, 85% relatīvā mitruma un nominālā sprieguma 1000 stundas, atbilst III pakāpes testa nosacījumam B. Tā atbilst arī AEC-Q200 prasībām.Maksimālā darba temperatūra ir +110 °C, kas atbalsta izmantošanu augstas temperatūras vidēs.

Šie kondensatori piedāvā pašatveseļošanās īpašības un tiek pārbaudīti 1505 V DC divas sekundes.Tas palīdz uzlabot izturību sprieguma apstākļos.Ir pieejami dizaina rīki un SPICE modeļi, lai atbalstītu simulāciju un integrāciju jaunos dizainos.
